了解上海数控外圆磨床误差产生的原因

发表时间:2020-10-12  |  点击率:112
   上海数控外圆磨床在使用时是一种应用非常广泛的一类机床,在进行操作时一般是由基础部分的铸铁床身,工作台,支承并带动工件旋转的头架、尾座、安装磨削砂轮的砂轮架(磨头),控制磨削工件尺寸的横向进给机构,控制机床运动部件动作的电器和液压装置等主要部件组成。外圆磨床一般可分为普通外圆磨床、外圆磨床、宽砂轮外圆磨床、端面外圆磨床、多砂轮架外圆磨床、多片砂轮外圆磨床、切入式外圆磨床和外圆磨床等。

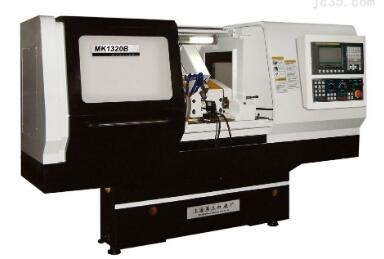

上海数控外圆磨床


  接下来外圆磨床小编分享一下上海数控外圆磨床的精度影响因素有哪些?
  1:磨头、头架、尾座的等高度对工件尺寸精度的影响。
  磨头、头架、尾座的等高度误差将使头架、尾座中心连线与砂轮主轴轴线在空间发生偏移,此时磨出的工件表面将是一个双曲面。
  2:头架、尾座中心连线对磨头主轴轴线在水平面内的平行度误差对工件尺寸精度的影响。
  当发生该项误差时,外圆磨床磨出的工件外形将是一个锥体,即砂轮成角度磨削,表面有螺旋形磨纹。
  3:磨头移动相对于机床导轨垂直度误差对加工精度的影响。
  这项误差的zui终结果是使主轴轴线与头架、尾座中心连线发生偏移,在磨轴肩端面时,将造成轴肩端面与工件轴线的垂直度误差。磨外圆时,将影响表面粗糙度,产生螺旋形磨纹
  操作人员进行外圆磨床的使用时,有多重因素会对加工的精度造成影响,其中的主要因素有下列这几个。
  第一:工件尺寸精度很容易受磨头、头架、尾座等的高度的影响。这几个部位的的高度误差会使头架与主轴线的位置发生偏移,如果不加以修正,磨床就会以一个斜面的角度对工件进行磨削,这样的的磨削面是一个圆锥面,造成工件的报废。
  第二,中心连线的平行度误差对工件磨削精度的影响。这种影响尤其是在水平面内对工件加工时,对于工件的尺寸精度有较大的影响。
  了解了这些误差产生的原因,操作人员就可以有针对性的进行主动预防,从而减少了不良品的产生,提高了总体的产品质量。
