上海数控外圆磨床的性能结构特点介绍

发表时间:2020-10-26  |  点击率:179
   上海数控外圆磨床产品,具有高刚性、高效率及高适应性的特点。适合在汽车、摩托车、空压机、轴承等行业的大批量生产中使用,也适用于军工、航空、航天、一般精密机械加工车间小批量,精度要求高的零件加工,是操作简便、性能可靠、加工精度高的生产型数控磨床。

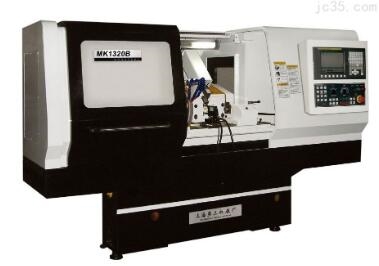

上海数控外圆磨床


  性能结构特点:
  ● 机电一体化结构布局,整体防护,维护方便符合人机工程要求。
  ● 砂轮主轴采用套筒式动静压主轴系,具有回转精度高,刚性强的特点。砂轮线速度可达60m/s(特殊订货),CBN砂轮线速度可达80m/s(特殊订货)。
  ● 两轴联动进给,工作台(Z轴)、砂轮架(X轴)均为交流伺服-滚珠丝杠副驱动,zui高快进速度可达10m/min;砂轮架(X轴)进给采用特殊吸振措施。
  ● 可选择多种形式金刚石修整装置(安装在头架后侧),实现精确的数控修整,适应外圆表面、锥形表面、成形外圆表面、R面及沟槽的磨削,成批磨削锥形表面时,可保证配合精度稳定达到80%以上;且自动补偿。
  ● 配置进口或国产主动测量装置,实现磨削加工的全闭环控制。
  ● 采用进口先进数控系统,具有磨削过程程序变换,工件品质管理,机床状态监控,故障自诊断及异常报警等*的控制功能,菜单式界面输入简便。


上海数控外圆磨床

  数控外圆磨床的6大系统介绍:
  1、 自动润滑系统
  机床导轨及精密滚珠丝杆持续不断地受到自动润滑系统的供油润滑,确保更长使用寿命,及长期保持*精度。冷却系统与机体分开,消除振动并且有利散热。
  2、 自动化系统
  配置西门子,数控自动化研磨系统,并进行二次开发,实现人机对话sha瓜式操作,备有众多选购配备可供选择,包括自动端面测量装置、自动外径测量装置等。
  3、 砂轮头进给轴
  研磨进给系统是由精密铲花的一V一平轨道搭配自动润滑系统、精密研磨丝杆组成,能获平顺运动、优异的重复定位精度及较长的轨道寿命。
  4、 砂轮主轴
  砂轮主轴选用FAG高精密主轴轴承结构 ,前四后二套筒式结构,无需单独润滑,维护简单,免除了金属对金属的接触,可获得近乎*的使用寿命。 砂轮主轴具有高刚性及高精度的特性,针对特殊工件研磨,具有砂轮转速可调,以增加线速度之功能。
  5、 尾座
  尾座的设计不但具有刚性且坚固,包覆在铸铁本体内经硬化的合金钢滑筒设计用来承载MT4顶心,滑筒的顶紧力很容易经由后方的调整旋钮进行改变。特殊附件油压尾座附有踏板便于装卸工件。
  6、 数控系统
  数控外圆磨床采用西门子数控系统为标准配置,操作简单易用。并配以西门子高性能伺服电机,使设备数控系统和传动系统有较好的兼容性,同时具备自动修砂和自动补偿功能,保障了进刀和磨削的稳定性。
  以上就是这篇文章的大致内容,看完这文章,你有了解到你想知道的内容吗?如果你想了解更多,欢迎关注我们的wang站,我们会定期的更新一些新的内容供大家浏览阅读。
